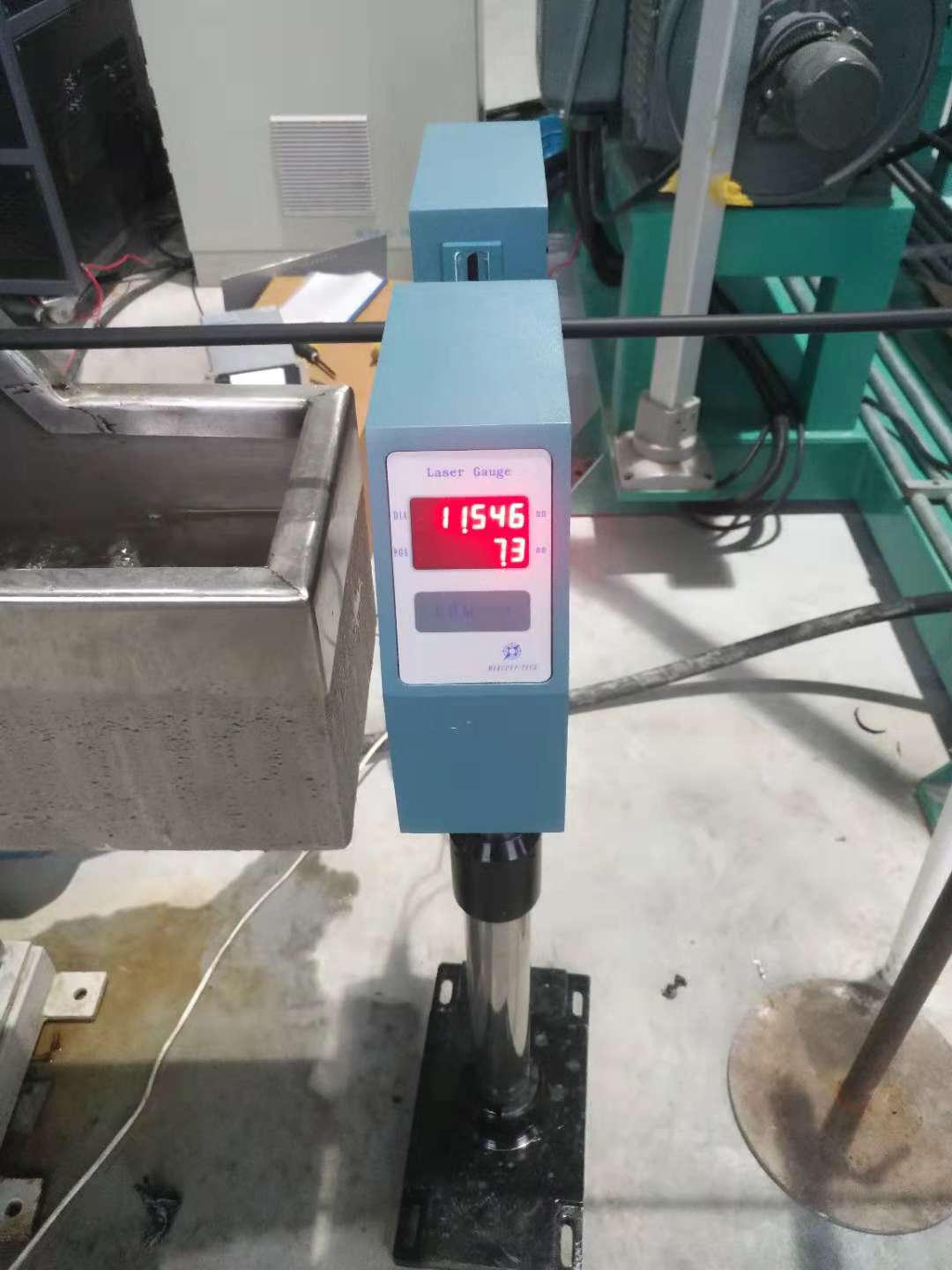

LDM25/LDM50激光測徑儀

一 概述:

LDM25/LDM50激光測徑儀（電纜測徑儀）是采用激光掃描原理進行非接觸在線測量的高精度測控裝置，主要應用于各種電線、電纜、管材的生產線中，對外徑進行測量并調節擠出機螺桿速度或牽引機速度，達到控制外徑的目的。也可應用于加工工件的外徑和尺寸測量。配以輔助裝置可用于各種回轉體的錐度、圓度、軸向跳動等的測量。

型號:LDM25 LDM50

品牌:明銳

二 產品型號及性能指標：

LDM25準確度: ±0.02%×讀數(Reading)±0.001mm

LDM50準確度: ±0.02%×讀數(Reading)±0.002mm

備注:如需測量透明體可采用我公司LDM25T、LDM50T的激光透明管測徑儀.

測量方式：激光掃描法

激光器：紅色可視半導體激光器

激光器輸出功率：〈2mW

工作電壓：～220V±15％ 50--60Hz

工作溫度：－10～40℃

環境濕度：<85％RH

工作方式：連續

耗 電：<30W

外形尺寸：

測量頭(不含支架):461mm(長)X80mm(寬)X200mm(高)

支架:350X200X(700-1000)mm

測量位置中心高:900-1200mm可調

 特點：

適用于金屬線材、玻璃管、膠管、電線電纜等

可連接PLC、工控機、專用控制器、可連接大屏幕顯示器

可配PROFIBUS-DP和MODBUS轉換器與PLC、工控機連接

可配遠程控制器DDC-7200、DDC-5200、DDC-5、DDC-3，對擠出機和牽引機進行自動反饋控制，使外徑控制在公差范圍內，提高產品質量，降低消耗。
